탄소 재료가 가지는 자기 윤활성, 내 약품성, 내열성의 특징을 살려, 금속 재료로는 사용할 수없는 고온 분위기, 약액이나 윤활제를 사용할 수없는 분야의 접동 재료로 사용되고 있습니다. 당사 제품 KC 시리즈, TUG 시리즈, IG 시리즈는 폭 넓은 산업 분야에서 사용되어 호평을 받고 있습니다.

제품설명
제품공정
제품용도 예
특성데이터

기계용 카본 제품

전기 용 브러쉬는 접 접촉은 정지 부와 회전부 사이에 전류를 흘려 중요한 역할을하고 있습니다. 브러쉬의 성능은 모터 나 발전기 등 회전 기계의 성능을 크게 좌우하고, 적정한 브러시를 선택하는 것이 매우 중요합니다. 당사 브러쉬는 가전 제품, 전동 공구 등의 소형 브러쉬를 중심으로 넓은 산업 분야에서 활약하고 있습니다.

·기계용 카본 제품의 특징

카본 접동재는 자기윤활성, 내열성, 내화학약품성이 뛰어나기 때문에, 일반 금속접동재로는 사용할 수 없는 고온분위기, 액체 속 및 윤활제를 꺼리는 분야에서 많이 사용되고 있습니다. 당사제품의 IG, KC 및 TUG 시리즈는 오랜 세월에 걸쳐 접동재
분야에서의 기술력과 개발력을 결집해서 다양한 요망에 대응할 수가 있습니다.

·자기윤활성이 뛰어납니다.

카본은 층상결정구조로 되어 있어 자기윤활성이 있기 때문에,
고온분위기, 액체 속 및 윤활제를 꺼려하는 분야에 적합합니다.
특히 무윤활상태에서는 타재질에 비해 마찰계수가 낮아 응착이
일어나기 어려운 성질이 있습니다.

·내열성이 뛰어납니다.

열에 의한 기계적강도와 접동특성의 변화가 거의 없습니다.
각 재질의 내열온도에 대해서는 P36의 표를 참조해 주십시오.

·내화학약품성이 뛰어납니다.

일부의 무기약품(강산화성물질)을 제외하고 화학적으로 침범되기
어려운 성질이 있어 내화학약품성이 뛰어납니다. 각 재질의
내화학약품성에 대해서는 P39의 표를 참조해 주시기 바랍니다.

·내열충격성이 뛰어납니다.

금속재료에 비해 선열팽창률이 작고, 열전도성이 좋기 때문에
급격한 온도변화에도 깨지는 일은 거의 없습니다.

·경량화 설계에 도움이 됩니다.

금속재료에 비해 부피밀도가 작기 때문에, 기계의 경량화,
접동음의 저하에 도움이 됩니다.

·강철면과의 동마찰계수 [대기중 실온]

·선열팽창률 [10-6/K]

·부피밀도 [Mg/m3]

제품별 대표특성

기계용카본 접동재에는, 흑연질, 탄소흑연질, 수지함침질, 금속함침질, SiC/C 복합질, 무기물함침질, 불침투성 탄소흑연질,
수지결합질, 금속결합질 등의 제품이 있습니다. 용도에 맞게 최적 제품을 선택하실 수 있습니다.

·흑연질

다른 조성에 비해 내열온도, 내화학약품성이 뛰어나고, 접동특성
등의 변화가 거의 없습니다.

·탄소흑연질

탄소질과 흑연질에서 되는 일반적인 카본 접동재로, 용도에
적합한 제품이 준비되어 있습니다.

·수지함침질·금속함침질

카본 기공내에 수지, 금속 등을 함침하여, 강도, 불침투성, 접동성
등을 향상시켰습니다.

·SiC/C 복합질

내슬러리성, 내블리스터성이 뛰어나고 복합층의 형성은
표층부에서 2~4mm의 깊이까지 가능합니다.

·무기물함침질

등방성흑연재에 무기물을 함침한 재질. 고온분위기에서
내산화성을 가집니다.

·불침투성 탄소흑연질

무함침이고 불침투성에 뛰어나 금형성형에 의한 희망형상의
양산이 용이합니다.

·수지결합질

카본과 수지의 결합재로 금형성형에 의한 희망형상의 양산이
용이합니다.

·금속결합질

카본과 금속분말의 소결재로, 자기윤활성이 있고 윤활제를
꺼려하는 분야에 적당합니다.

·조인트실

제지 드라이어
드럼 건조기
믹싱 롤기
인쇄기

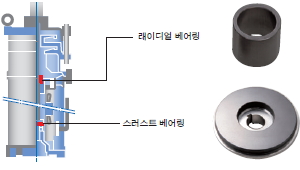

·베어링

심정 수중 모터 펌프
석유정제, 석유화학의 프로세스용 펌프
발전소의 프로세스 펌프
일반공업용 펌프
케미컬 펌프
선박용 펌프
유량계 펌프

·실링

석유정제, 석유화학의 프로세스용 펌프
발전소의 프로세스 펌프
일반 공업용 펌프
케미컬 펌프
교반기
선박용 펌프
자동차용 워터 펌프
가정용 온수 순환펌프
냉동기 컴프레서

·패킹

리시프로 컴프레서
스크류 컴프레서
증기 터빈
수력발전기

·베인

각종 진공 펌프
송풍기
유량계
요동식 압축기
제트 히터

제품별 대표특성

조성	제품명	외견 밀도	경도	굴곡 강도	압축 강도	탄성율	열팽창율	열전도율	내열온도
조성	제품명	Mg/m³	HSD	MPa	MPa	GPa	10^-6/℃	W/(m'K)	℃
흑연질	IG-11	1.77	51	39	78	10	4.5 a)	120	450
	ISO-68	1.82	80	76	172	13	5.6 a)	70	450
	KC-878 **	1.92	105	100	230	17	5.5 a)	40	400
	IKC-88	1.88	95	110	220	17	5.5 a)	40	400
탄소 흑연질	KC-36	1.72	65	48	135	15	3.5	15	350
	KC-57	1.78	105	70	270	20	4.0	5	350
	KC-67	1.77	72	60	185	20	3.5	10	350
	KC-83K	1.74	80	55	160	15	4.0	10	350
수지 함침질	KC-360	1.78	75	58	165	17	4.0	15	300
	KC-570 *	1.85	110	84	370	22	5.0	5	300
	KC-573 *	1.85	110	85	370	22	5.5	5	250
	KC-670 *	1.87	87	78	240	22	5.0	10	300
	KC-673 *	1.87	87	78	245	22	5.5	10	250
	KC-830K	1.84	90	70	205	17	5.0	10	250
수지 함침질	KC-5709 *	2.25	110	100	430	27	5.0	5	500
	KC-6707 *	2.35	80	73	240	25	5.0	13	250
	KC-6709 *	2.30	88	90	300	27	5.0	13	500
	IKC-6809	2.67	88	105	300	21	6.0	80	500
	PC-78	3.00	95	120	440	30	6.5	10	350
	PC-78A	2.90	95	110	410	27	6.5	13	350
SiC/C복합질	TS-002	2.31／2.75	63／70	113／78	300／205	18／16	4.5／5.2	80／80	500
	TS-003	2.31／1.82	80／80	125／76	405／170	30／13	5.4／5.6	70／70	400
	TS-004	2.31／1.92	81／86	124／88	415／235	30／15	5.4／7.5	70／60	200
	TS-005	2.28／2.67	83／90	116／109	410／295	30／21	5.4／6.0	70／70	500
무기물 함침질	IG-11R1	1.85	55	46	92	11	5.5	120	500
무기물 함침질	ISO-68R1	1.87	84	83	190	15	5.0	70	500
B₄C/C복합질	GB-010	1.87	86	77	190	23	5.0	30	800
B₄C/C복합질	GB-210	1.85	82	72	175	20	5.0	30	800
불침투성 탄소 흑연질	TUG-105	1.67	90	60	250	20	4.0	-	350
	TUG-110	1.78	105	90	290	20	4.0	-	350
	TUG-120	1.68	95	70	245	20	4.0	-	350
	TUG-307	1.91	90	75	235	25	3.5	-	350
	TUG-308	1.87	90	65	215	23	3.5	-	350
	TUG-309	1.85	80	55	185	20	3.5	-	350
	TUG-3095	1.81	75	50	170	20	3.5	-	350
	TUG-505	1.89	80	68	185	20	3.0	-	350
수지 결합질	W-1500	1.77	70	75	175	15	23.0 b)	-	150
	W-3500*	1.63	85	90	250	12	30.0 b)	-	200
	LS	1.77	60	70	100	15	15.0 b)	-	150
	NLA	1.70	75	85	175	15	23.0 b)	-	150
	MR-10*	1.43	78	100	230	10	35.0 b)	-	220
금속 결합질	GM-1	4.60	18	25	55	-	12.0	-	200
금속 결합질	GM-5	6.20	18	205	350	-	12.0	-	400

※ 상기 수치는 대표특성에 해당하며 보증치수는 아닙니다. 　**특허 제2635996호　*특허신청중
※ SiC/C복합질의 특성치수는, “SiC/C복합층 부분”／“기본재료부분(＋함침）”쌍방 모두를 나타냅니다.
※ SiC/C복합질의 내열온도는,“기본재료부분(＋함침）”을 나타냅니다.
※ 열팽창율의 특정온도범위a) 350~450℃　b) 50~150℃　기타 100~200℃
※ 단위의 환산 MPa=kgf/cm2 ×0.098、 GPa=kgf/mm2 ×0.0098、W/(mK)=kcal/hm℃ ×1.16

사용용도별 제품선택표

조성

제품명

축수

실링

베인

마찰판

특수
용도

무윤활

윤활

기계씰

연계씰

압축기

축봉

밸 브 시 트

무 윤 활

윤 활

트 롤 리 휠 . 슈|

전 차 용

브 레 이 크 용

유 리 제 조 용 치 구

고 온 용 구 조 재

고 온 용

고 부 하 용

저 부 하 용

고 부 하 용 양 산 (量産)

저 부 하 용 양 산

고 부 하 용

저 부 하 용

고 부 하 용 양 산

저 부 하 용 양 산

내 슬 러 리 용

고 부 하 용

저 부 하 용

고 부 하 용 양 산

저 부 하 용 양 산

내 브 리 스 타 용

고 부 하 용

저 부 하 용

고 부 하 용 양 산

저 부 하 용 양 산

대 형 용

공 기 용

특 수 가 스 용

드 라 이 가 스 용

증 기 용

수 압 용

흑연질

IG-11

○

◎

○

KC-878

◎

IKC-88

○

◎

○

탄소
흑연질

KC-36

◎

KC-57

○

◎

KC-67

○

KC-83K

○

수지
함침질

KC-360

○

◎

○

◎

KC-570、
KC-573

◎

○

KC-670、
KC-673

◎

KC-830K

◎

○

◎

○

금속
함침질

KC-5709

◎

○

◎

KC-6707

○

◎

KC-6709

○

◎

○

IKC- 6809

○

◎

○

PC-78、
PC-78A

◎

SiC/C
복합질

TS-002　

◎

TS-003

◎

TS-004

◎

TS-005

◎

무기물
함침질

IG-11R1

○

◎

ISO-68R1

◎

B4C/C
복합질

GB-010

◎

GB-210

◎

불침투성
탄소
흑연질

TUG-105

◎

TUG-110

◎

○

TUG-120

◎

○

TUG-307

◎

TUG-308

◎

○

TUG-309

○

TUG-3095

○

TUG-505

○

수지
결합질

W-1500

○

W-3500

◎

○

◎

NLA

◎

MR-10

○

◎

○

금속
결합질

GM-1

◎

GM-5

◎

○

주)
＊◎최적　　　　○적
＊소재블럭치수는 종류별로 준비되어 있으므로 문의해 주시기 바랍니다.
＊최대치수는 제조기술의 개발에 의하여 변경되는 경우가 있습니다.
＊특수용도용 제품은 표기된 것 외에도 있습니다.
구체적인 사용법은 카달로그를 참조하신 후에 저희 영업부와 상담을 통해 최적의 재료를 구입 사용하여 주십시오.
